通用预处理单元 MD3

通用预处理单元MD3

主要特征

• 基于Peltier元素的冷凝干燥器。
• 内置蠕动泵用于移除冷凝物
• 表面积大的烟气过滤器（可选择2个）提供彻底的烟气样品清洁和长时间保修间隔。

可作为烟气分析仪的一部分被提供，也可以作为一台自主仪器工作。 它有两种版本:

A - 在线式干燥器-MD3干燥器及其电源被安装在一个共同的固定板上。都被调整适应于悬挂在墙上。
B - 便携式干燥器（用于实验室应用）-干燥器被调整适应于摆放在桌上并被提供分开主转换器。

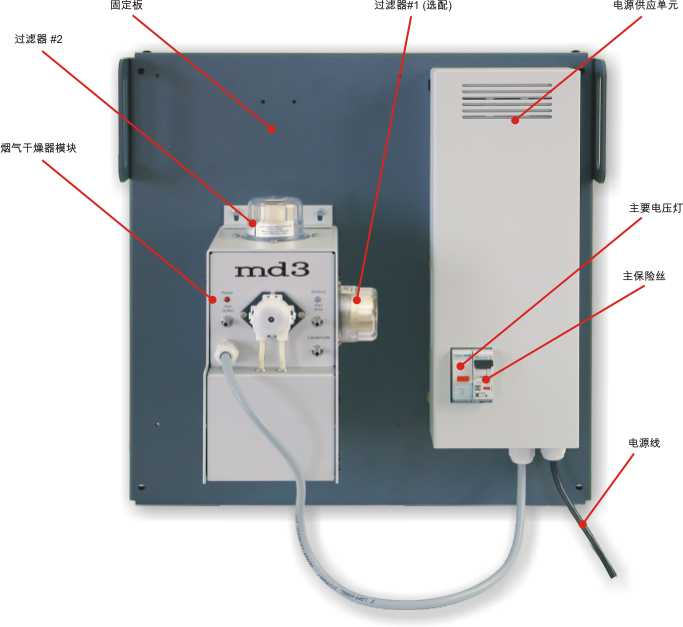

A. 作为在线式单元的MD3烟气干燥器

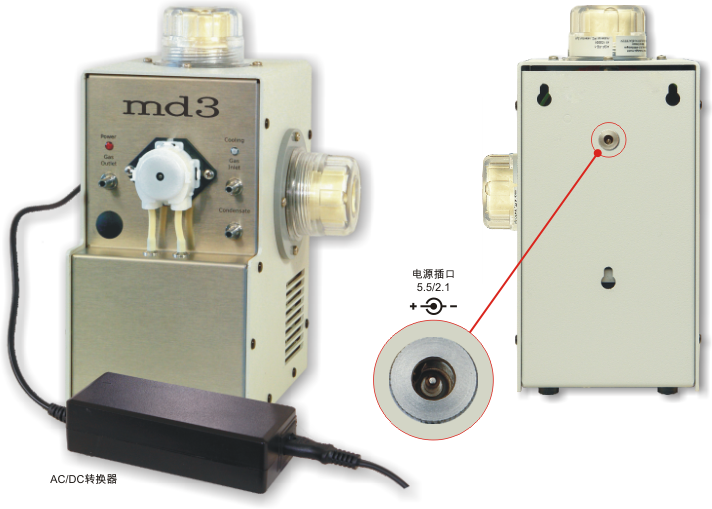

B. Md3烟气干燥器作为便携式（实验室）单元

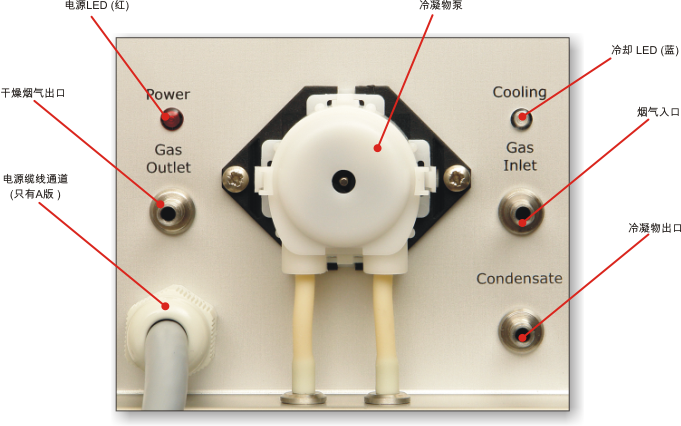

前板视图

通用预处理单元MD3

1. 常规参数 – MD3烟气干燥器

尺寸 (W x H x D)	无过滤器: 110 x 205 x 160mm 有过滤器: 145 x 240 x 160mm
重量	1790 g (单一过滤器类型)
安装板: 尺寸 (H x W) | 材料| 重量	450 x 439mm |铝 | 1.55kg
干燥方式	通过快速冷却的水冷凝
防护等级	IP20
冷却器类型	Peltier冷却元件，带风扇 (12V直流电源)
冷却温度	恒温, 约+1°C, 输出烟气露点约+4°C
操作预备时间	5 分钟
操作条件	温度: 0°C ÷ 50°C, 相对湿度: 5% ÷ 90% (不冷凝)
储存温度	0°C ÷ 60°C
*大有效干燥烟气流 (烟气输入温度. 100°C 及相对湿度100%)	100l/h
烟气过滤器: 数目 | 材料	1 (选配 2) | PA – 身体, PC – 盖子, viton –密封
过滤芯:长度 | ID | OD | 材料 | 孔尺寸	42mm | 26mm | 32mm | 玻璃纤维 | 2 μm
冷凝物	带内置蠕动泵
蠕动泵效率	38ml/min
功耗	30W

2. 常规参数 –电源供应单元 – A版

尺寸 (W x H x D)	360 x 130 x 56mm
重量 (基于仪器)	1.4kg
箱材料	铝
安装板	电源供应与分析仪安装在共同板上
操作条件	温度: +10°C ÷ +50°C, 相对湿度: 5% ÷ 90% (不冷凝)
储存温度	0°C ÷ +55°C
输入电压	100 ÷ 240V 交流 50/60Hz
输出电压	24V 直流 / 6.3A | 150W
输出电流	6.3A *大
主保险丝	6A, B 型
缆线通道	2 pcs PG-7

3. 常规参数 – 主转换器 – B版

尺寸 (W x H x D)	115 x 55 x 35mm
重量	~300g
箱材料	PC 或 PPO
箱材料	0°C ÷ +40°C
操作条件	0°C ÷ +55°C
储存温度	100 ÷ 240V 交流 50/60Hz
输入电压	+15V 直流
输出电流	4.33A *大
输出插头类型	5.5 x 2.1 x 11mm (阳性内芯)
输出缆线长度	1.8m
主缆线插口	IEC C8 (T2)

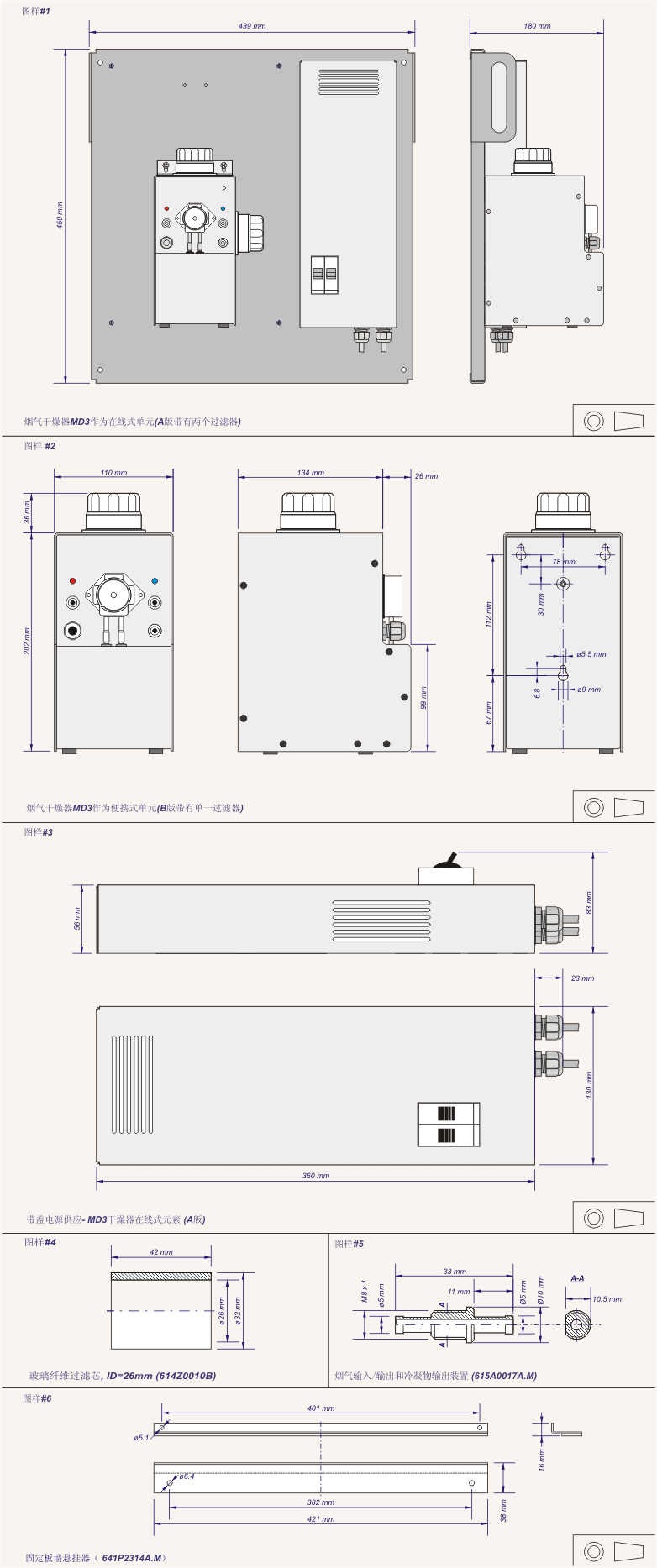

图样
