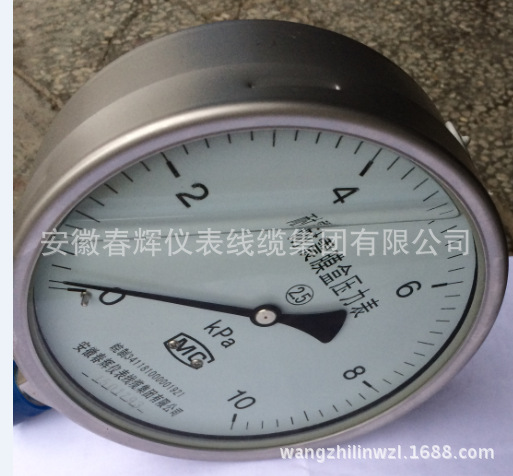

耐震膜盒压力表 YEN-100 YEN-150F

一、概述 ：

      耐震膜盒压力表、不锈钢耐震膜盒压力表适用于锅炉通风和气体介质的微压和负压。普通膜盒压力表适用于测量和对铜合金不起腐蚀作用，无爆炸危险的微压和负压。本仪表可以就地安装并现场指示。

      耐震膜盒压力表、不锈钢耐震膜盒压力表仪表由测量系统、转动指示机构和外壳等组成，仪表的工作原理基于波纹膜盒在被介质的压力作用下，其自由端产生相应的弹性变形，再经拔杆--齿轮转动机构的转动并予放大，由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。

      膜盒压力表采用膜盒作为测量微小压力的元件。适用于测量对铜合金不起腐蚀作用、无爆炸危险气体的微压和负压，应用于锅炉通风、气体管道、燃烧装置等其他类似设备上。不锈钢膜盒压力表根据导压系统及外壳均采用不锈钢材料制成。应用于耐腐蚀要求较高的工艺流程中对气体介质的微压和负压的测量。不锈钢膜盒压力表参照原膜盒压力表的结构特点而的具有耐腐蚀作用的微压表。应用于锅炉通风和气体管道等设备上，在耐腐要求较高的工艺流程中测量气体介质的微压和负压。度等级：2.5级。

      膜盒压力表又称为微压表。结构原理是为了增加膜片的位移量，压力表的灵敏度而把两个同心膜片焊接在一起，做成空心膜盒，并用膜盒作为弹性元件用来测量微小压力表叫膜盒压力表。

膜盒压力表由测量系统、转动指示机构和外壳等组成，仪表的工作原理基于波纹膜盒在被介质的压力作用下，其自由端产生相应的弹性变形，再经拔杆--齿轮转动机构的转动并予放大，由固定于齿轮轴上的指针逐将被测值在度盘上指示出来

二、耐震膜盒压力表、不锈钢耐震膜盒压力表参数：

1.执行标准：JB/T9274-1999；

2.仪表公称直径100mm；160mm；
3.精度等级100mm；160mm 1.5%；（1.6%;2.5% 可选）；

4.测量范围6kPa -100 kPa（型号选择见量程代码表）；

5.防护等级IP65；

6.正常工作环境温度:充硅油：-40℃～+60℃；

7.耐震膜盒压力表连接螺纹 100、160 外径M20 （M20X1.5 ）其它见选型表；

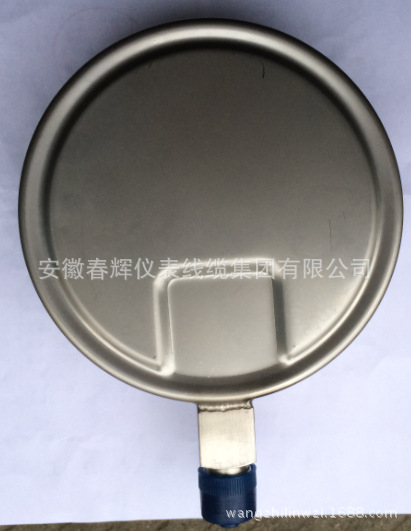

8.仪表外壳SUS304 不锈钢本色（抛光可选）；

9.仪表接头SUS316 本色（22mm 四方不锈钢）接头与表壳氩弧焊接；
10.测压元件不锈钢 SUS316 双片膜盒等离子焊，激光焊接；

11.仪表机芯不锈钢；安装仪表微动调零装置（外置）；
12.仪表玻璃4mm 仪表平板玻璃（有机玻璃可选；玻璃可选）；

13.仪表充液硅油。
