RAS型转速监视仪，RAS测速仪，RAS转速测速仪，RAS型数字测速仪应用微处理芯片对信号进行处理，测量准确，性能稳定，能根据用户的需要扩展功能。该监控仪具有转速测量、两级报警、速保护、模拟电压电流输出、传感器故障监测、报警查询、自检等功能。适用于电力、纺织、石油、化工等单位转动机械的监控和保护。

    RAS测速仪，采用了自适应同步测频测周法,能检测0.050Hz～3.000Hz的低转速,也能检测0～10000Hz内的各类转速,并且有两路继电器输出,和4～20mA标准信号输出,是单片微处理器作主芯片的转速测量仪表。

   RAS测速仪的4～20mA模拟量输出的满量程，可通过面板键设定，使该仪表成为真正意义上的数字 转速表，该转速表可与相应的光电转速传感器、磁电转速传感器、磁敏转速传感器、霍尔转速传感器配套，进行低转速、中高速、高速、速以及全速测量控制。低转速测量，主要用于空预器转速测量控制。

 二、RAS型转速监视仪主要功能：

2.1具有速度测量显示功能，大测速99999转/分，5位数码管显示。

2.2 报警功能，当所测速度过任一报警设定值时，前面板相应报警指示灯亮，在后面板输出开关信号，保护被监控设备。

2.3 设有电压、电流输出接口，可与计算机等设备连接。

2.4 报警值、齿数、时间可通过前面板按键设置。

2.5 对速事件具有存储功能，以备查询。

2.6 对传感器或输入电路故障具有指示功能。

2.7 设有自检功能

三、RAS型转速监视仪参数：

3.1 测量范围：1～3500转/分。

3.2 准确度：±0.02%×n(n为显示仪的示值r/min)±1个字。

3.3 输入信号：正弦波或脉冲输入，输入电压值0.3-20V，可与磁阻传感器或电涡流传感器配套使用。

3.4继电器输出接点电压/电流：AC220V/3A，DC28V/3A。

3.5 输出接口:输出正比于转速监控仪满量程范围(0-10000r/min)

电流：4～20mA  负载≤500Ω

电压：1～5VDC  负载≥5KΩ

3.6 工作环境：A．温度：0～+60℃

B．相对湿度：≤80%

C．周围无强磁场干扰

D. 周围无腐蚀性气体存在

3.7 工作电源：AC220V±10%  50Hz±5%  功耗≤20W

3.8自检频率：2800±100Hz（常温）

3.9外 形 尺 寸 ：160×80×130

3.10重 量 ：小于1.0kg

 四、RAS型转速监视仪操作说明：

4.1指示灯说明

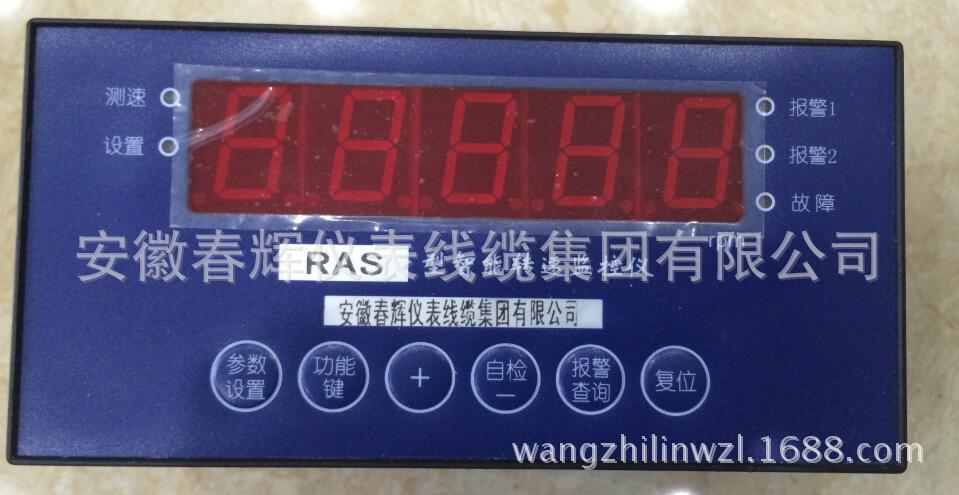

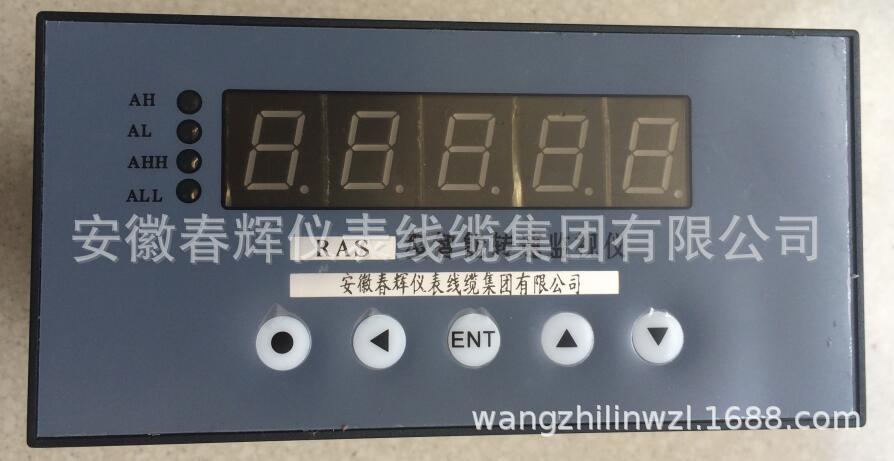

SZC-04B型转速监视仪前面板图如图一所示

  图R              图一RSA型转速监视仪前面板图

4.1.1 “报警1”指示灯：当监控设备转速过报警设定值1时，该灯亮，表示被监控设备转速过报警1设定值，继电器1动作，输出开关量，对被监控设备进行保护。

4.1.2 “报警2”指示灯：当监控设备转速过报警设2定值时，该灯亮，表示被监控设备转速过报警2设定值，继电器2动作，输出开关量，对被监控设备进行保护。

4.1.3 “故障”指示灯：当无传感器信号或输入电路开路时，该灯亮，表示传感器或输入电路故障。

4.1.4 “转速”指示灯：当监控仪处于正常工作状态时，该灯亮，表示监控仪工作正常。

4.1.5 “设置”指示灯：当按下“参数设置”键时，该灯亮，表示监控仪处于参数设置状态。

4.2 按键说明

4.2.1 “参数设置”键：按下该键，“设置”指示灯亮，可对报警限值、齿数、时间进行设置。

数的百位数值进行修改。

4.2.3 “+”键：每按下该键，被设置参数个位数值加一，按下“功能”键的同时，每按下“+”键，被设置参数的百位数值加一。

4.2.4 “自检/-”键：在参数设置状态下，每按下该键，被设置参数个位数值减一，按下“功能”键的同时，每按下“自检/-”键，被设置参数的百位数值减一。在工作状态下，按一下该键，监控仪进入自检状态。

4.2.5 “报警查询”键：在工作状态下，按一下该键，可查询近发生的三次报警速度和时间。

4.2.6 “复位”键：按下该键后，监控仪可由设置参数、自检、查询状态进入测量状态。

4.3 参数设置

SZC-04B型转速监视仪加电后，按“参数设置”键即可进行参数设置，此时“设置灯”亮。按“参数设置”键，可依次循环对“报警1”、“报警2”、“齿数”、“时间”的数值进行设置。

4.3.1 报警设置：按“+”或“自检/-”键可对报警值个位、十位数进行设定，同时按“功能键”和“+”或“自检/-”键可对报警值的百位数值设定，完成后按“参数设置”键可继续对报警2值进行设定，或按“复位”键，返回测量状态。报警2值的设置同报警1值的设置一样，只是显示标记为报警2灯亮。完成后若按“复位”键，即返回测量状态，若再按“参数设置”键，进入下一个参数“齿数”设置。

4.3.2 齿数设置:在设置完报警2值后，继续按“参数设置”键，这时显示“H060”，按“+”或“自检/-”键，可在1～120齿间设定齿数，完成后若按“复位”键，即返回测量状态，若再按“参数设置”键，即进入下一个参数日期、时间的设置。出厂时，齿数设定为60齿。

4.3.3 年设置：在设置完齿数后，继续按“参数设置”键，进入年设置，按“+”或“自检/-”键进行年数值的设置，设置完成后，若按“复位”键，即返回测量状态，若按“参数设置”键，即进行日期（月、日）设置。

4.3.4 月、日设置：在设置完年后，继续按“参数设置”键，进入月、日设置。同时按“功能键”和“+”或“自检/-”键设置月，按“+”或“自检/-”键进行日期设定，完成后，若按“复位”键返回测量状态，若按“参数设置”键，即进入时间（时、分）设置。

4.3.5 时、分设置：在设置完月、日后，继续按“参数设置”键，进入时、分设置。同时按“功能键”键和“+”或“自检/-”键进行时钟设定，按“+”或“自检/-”键对分钟设定，若按“复位”键，即返回测量状态，若按“参数设置”键，即进入报警1值的设置。

4.2.6 自检：转速监控仪前面板设有“自检”键，用于检查本转速监控仪的测量功能。转速监控仪内设有转速信号发生器，频率约为3000Hz自检时，测量显示为3000转±100转，自检时报警继电器均不动作,不会造成不佳后果。操作如下：

在测量状态下，按“自检”键进入自检状态，此时前面板上“设置”指示灯亮，显示自检转速。自检完成后，按“复位”键，退出自检状态，进入测量状态。

4.2.7 报警查询：在测量状态下，按“报警查询”键，可对已发生的报警时间和报警转速进行查询，监控仪内共存有三组数据，格式如下：

按下“报警查询”键，当出现标记H1或H2或H3后，自动显示报警转速。再按“报警查询”键，显示报警发生时间中的年，再按“报警查询”键，显示报警发生时间中的月和日，再按“报警查询”键，显示报警发生时间中的时和分。报警事件记录为循环方式，过三次,自动覆盖次记录的数据。

五、产品调校、

       为检测监视仪在安装前的状态，避免监控仪因运输、搬移、安装环境变化等因素引起的误差，监控仪安装后工作状态正确，需对监控仪进行调校。调校主要是测试监控仪部分参数，与出厂参数对比，如参数，则可安装，如有变化可按说明适当调整，如不能调整到与出厂参数，则需与本公司联系。

5.1 输出电流调校：在后面板电流输出端子上接上万用表，无信号输入时，万用表电流指示为4mA，如有变化，调整电位器W2，使万用表电流指示为4mA。输入3500转/分满度值信号，万用表电流指示应为20 mA，如有变化，调整电位器W3，使万用表电流指示为20 mA。反复多次，使之一一对应。

5.2 输出电压调校：在后面板电压输出端子上接上万用表，加入760转/分满度值信号，万用表电压指示应为5V，如有变化，调整电位器W1，使万用表电压指示为5V。当输入信号逐渐减小，输出电压也会随之减小，在输入信号减小至零时，万用表电压指示约为1V，如有偏差较大，重复以上调校。

    图二 监视仪电位器在电路板上位置图

六、RAS型转速监视仪安装

6.1 监视仪结构

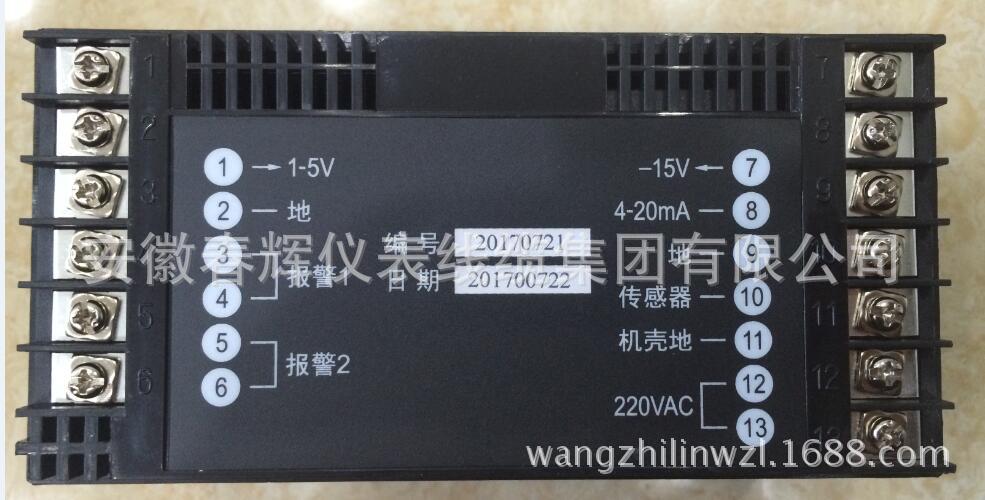

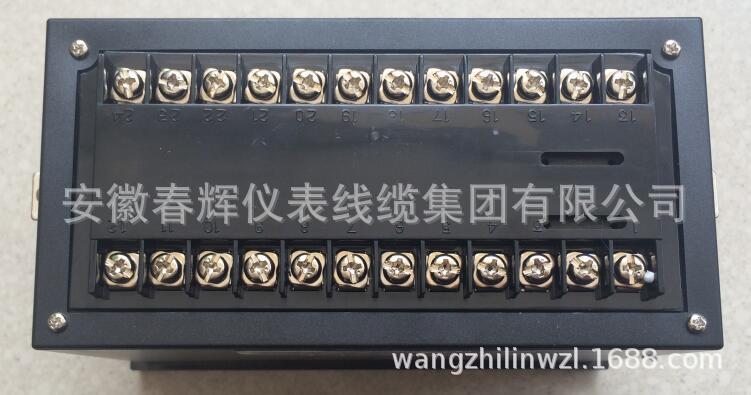

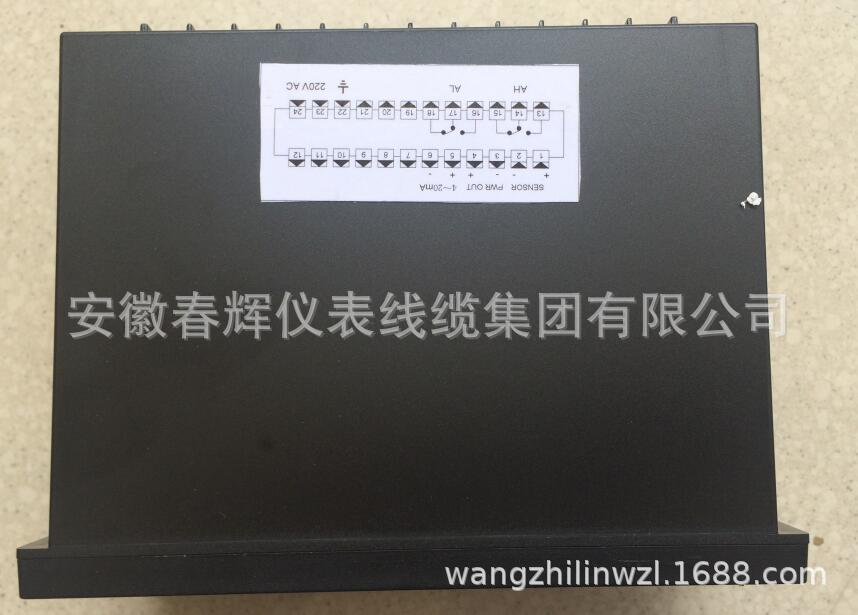

     RAS型转速监视仪采用80×160标准机箱。其外形结构如图三所示。在监控仪前面板上设有操作按键和指示灯，在监控仪后面板上有工作电源、传感器信号输入、报警输出、电压输出、电流输出接线端子。监控仪后面板如图四。

图三  监视仪外形结构图

图四  转速监视仪后面板图

图五  磁阻传感器安装图

图六 电涡流传感器安装图

 6.2 监视仪安装

将仪表插入机柜中，采用左、右侧翼板，用螺杆紧固即可。

6.3传感器安装

传感器安装可参照图五、图六所示。在被测轴上安装一个用导磁材料做的齿轮，齿轮加工成渐开线齿，模数大于2。磁阻传感器或电涡流传感器安装在测速支架上，径向对准齿轮。安装间隙：磁阻传感器在0.5～1mm之间,电涡流传感器在1～1.5mm。将传感器的信号引出线接至监控仪后面板讯号输入端。

七、产品选型：

7.1出厂时参数设置如下：
报警1：9500r/min
报警2：9800r/min
齿数：90
4mA（1V）对应转速：0r/min
20mA（5V）对应转速：10370r/min
7.2 磁阻传感器型号为ZS-6-X，X表示不同长度的传感器，长度有65mm 、117mm、148mm三种。65mm的信号输出线直接引出，后2种带有引线插件。其安装螺纹均为M16×1，安装间隙为0.5mm～1mm，齿轮的模数为4,齿数为60齿,材料为G3。
7.3 磁阻传感器感应电势幅值1000r/min＞5V,2000r＞10V,3000r/min＞15V。工作温度为-20℃～+120℃。
    磁阻传感器型号与长度L1、L2对应关系如下表，L1和L2的物理意义见图五，用户可根传感器安装环境，参考下表选择传感器。
