一、概 述 ：
HSRB1299102PAH 智能数显控制仪、智能数显控制仪、本系列智能仪表采用的集成仪表芯片，测量输入及变送输出采用数字校正及自 校准技术， 测量准确稳定，解决了温漂和时漂引起的测量误差。本系列智能仪表采用 了表面贴装工艺，并设计了多重保护 和隔离设计，并通过 EMC 电磁兼容性测试，抗 干扰能力好、稳定性高，
HSRB1299102PAH 智能数显控制仪、本系列智能仪表具有多类型输入可编程功能，一台仪表可以配接不同的输入信号 （热电偶/ 热电阻/线性电压/线性电流/线性电阻/频率等）, 同时显示工程量、报警 设定值或变送输出%等可由用户现场设置，智能数显控制仪可与各类 传感器、变送器配合使用，实现 对温度、压力、液位、流量、重力等物理量的测量显示、调节、报警控制，其适用范围 广。
HSRB1299102PAH 智能数显控制仪T、智能数显仪表具有零点和满度修正、冷端补偿、数字滤波、通讯接口、2 种常用报 警方式（可选配报警方式，详见菜单列表），可选配 1～4 个继电器报警输出，还 可选配变送输出，或标准通讯接口（RS485 或 RS232C）输出等。
二、产品性能特点：
1、工业级仪表芯片，具备较好的抗干扰性及稳定性。
2、多种信号输入，通过菜单设置可选配常用热工信号。
3、可在线修改显示量程、变送输出范围、报警值及报警方式。
4、软、硬件结合的抗干扰模式，抑制现场干扰信号。
5、数字化校准技术，无电位器等可调部件。
6、热电偶冷端温度及热电阻引线电阻自动补偿。
7、可对外接的二、三线制变送器提供配电功能（防短接保护）。
8、具备光电隔离的变送输出功能。
9、选配光柱模拟显示功能。
10、具备 RS485 通讯功能，与上位机连接可构成数据采集系统及控制系统。
三、技术指标：
1、显示方式：以双排或单排四位 LED 显示测量值（PV）和设定值（SV），以 单色或双色光柱进行测量值百分比的模拟显示。可以定制显示值的较大值保持功能，并 可面板按键清掉较大值。
2、显示范围：-1999～9999。
3、测量准确度：0.5%FS±1 字或±0.2%FS±1 字；±0.1%FS±1 字（需** 订制）。
4、分 辨 率：末位一个字。
5、输入信号：(可定制 F2 高温幅射计信号 700~2000 度） 热电偶: K、E、S、B、J、T、R、N；冷端温度自动补偿范围 0～50℃，补偿准 确度±1℃。 热电阻：Pt100、Cu100、Cu50、BA2、BA1,G53；引线电阻补偿范围≤15Ω。 直流电压：0～20mV、0～75mV、0～200mV、0～5V、1～5V；0～10V（订 货时需指定，与其他信号不兼容）。直流电流：0～10mA、0～20mA、4～20mA 。 线性电阻：0～400Ω（远传压力表）。 频率：0.1Hz-10KHz。（该功能需单独指定，与其它信号不兼容输入）。
6、变送输出准确度：同测量准确度。
7、模拟输入阻抗：电流信号 Ri=100Ω；电压信号 Ri=500KΩ。
8、模拟输出负载能力： 电流信号：4～20mA 输出时 Ro≤350Ω（可定做 500Ω或 750Ω)；0～10mA 输出时 Ro≤1.5KΩ。 电压信号：要求外接仪表的输入阻抗 Ri≥500KΩ，否则不保证连接外部仪表后 的输出准确度。
9、配电输出：DC24±2V 30mA。
10、报警方式：1-4 路报警控制+LED 指示。可以定制继电器 延 时 报警功能等。
11、报警精度：±1 字。
12、保护方式：输入回路断线、输入信号超/欠量程报警。
13、通讯方式： RS485 。
14、通讯距离：1km。
15、设定方式：面板轻触式按键数字设定，设定值断电长期保存。
16、使用环境温度：-10～55℃；环境湿度：10～90%RH。
17、耐压强度: 输入/输出/电源/通讯 ≥1000V.AC 1 分钟。
18、绝缘阻抗: 输入/输出/电源/通讯 ≥100MΩ。
19、电源：开关电源：交流：85～265V，频率： 50Hz/60Hz； 线性电源：交流：220V±10V，频率： 50Hz±2Hz； 直流电源：24V±2V。
20、功耗：<5W。

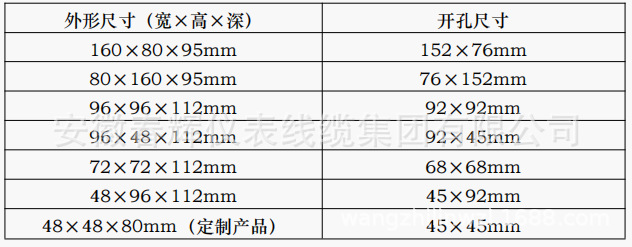

四、产品尺寸：

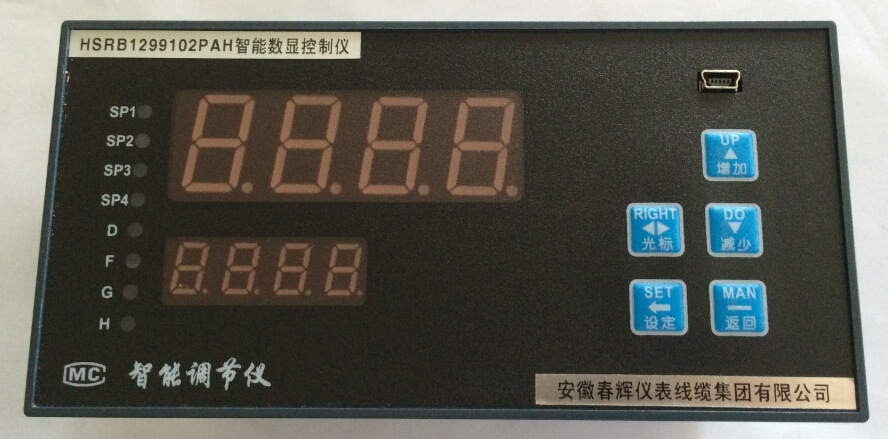

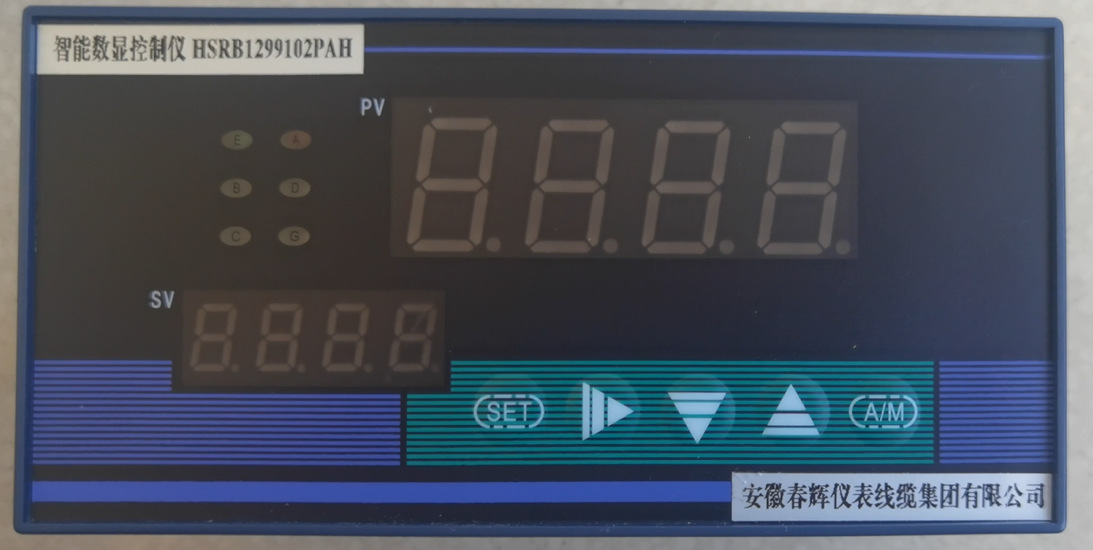

五、面板功能说明：
SET 键(设定键)：运行状态，在自动方式下按该键，再按 A/M 键则进入设定状态。
键(光标键)：设定状态，每按一下该键，选中位右移一位。
键(减键)：设定状态，每按一下该键，则当前设定位数字减一个字。
键(加键)：设定状态，每按一下该键，则当前设定位数字加一个字。
A/M 键: 设定状态，按一下该键，则设定程序倒退一步。
SET 键+A/M 键：设定状态下是快速退出菜单。

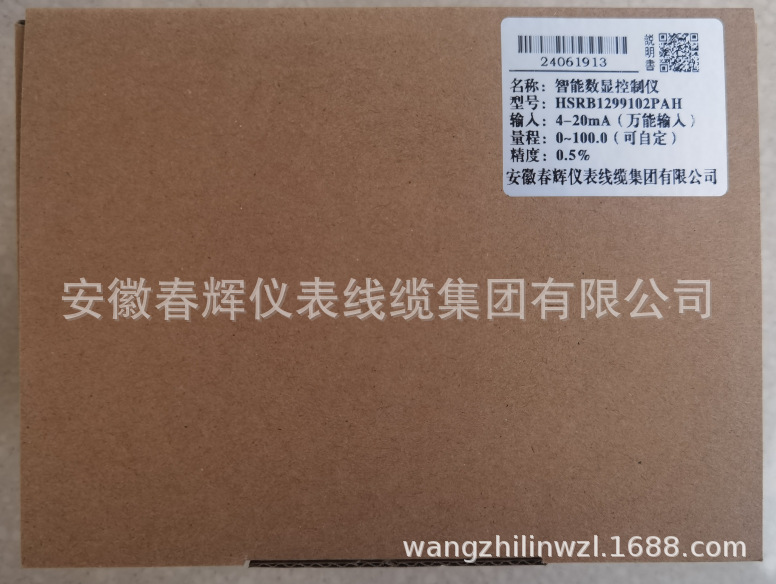

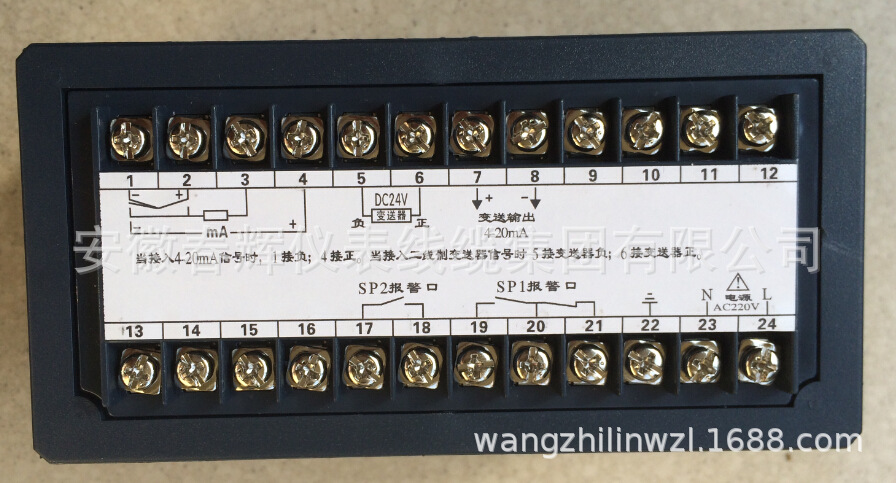

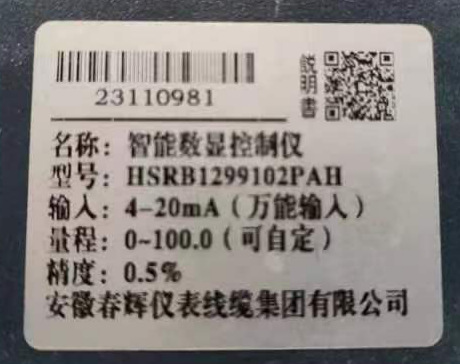

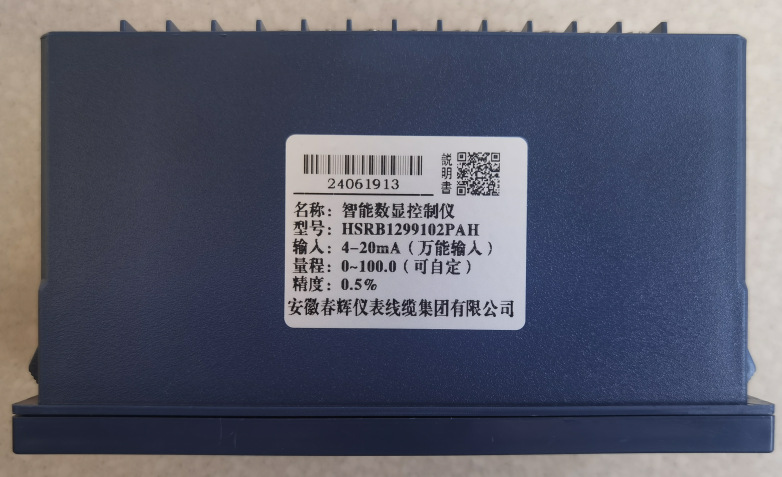

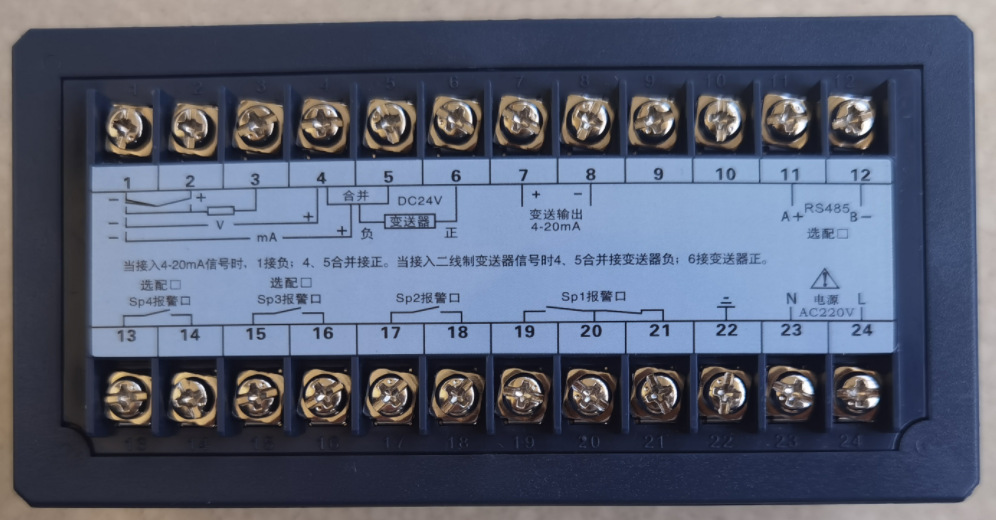

六、产品照片:
