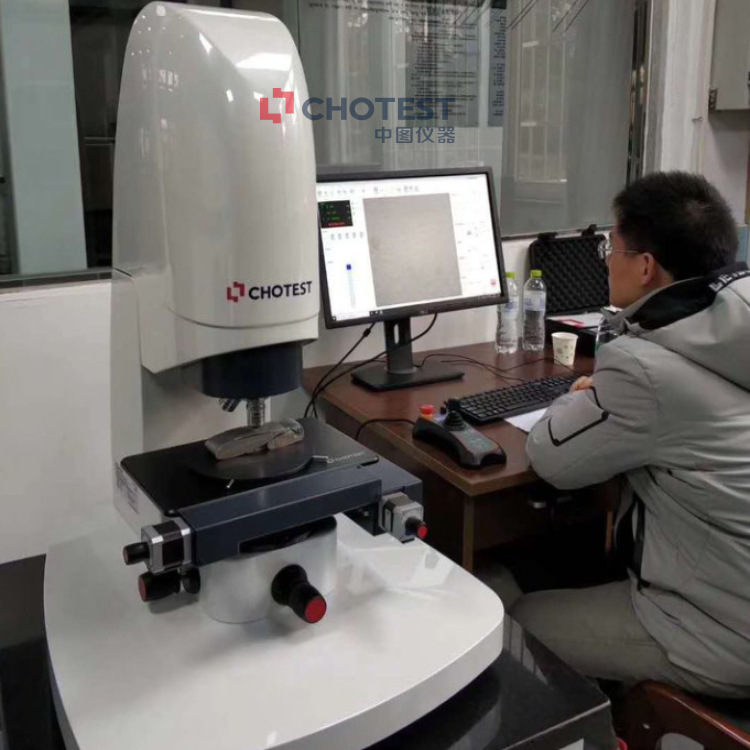

3d光学表面轮廓仪是用于样品表面微观形貌检测的精密仪器。可以达到纳米级的检测精度,并快速获得被测工件表面三维形貌和数据。可测各类从超光滑到粗糙、低反射率到高反射率的物体表面,从纳米到微米级别工件的微观几何轮廓、粗糙度、平整度、曲率等,提供依据ISO/ASME/EUR/GBT四大国内外标准共计300余种2D、3D参数作为评价标准。
技术参数

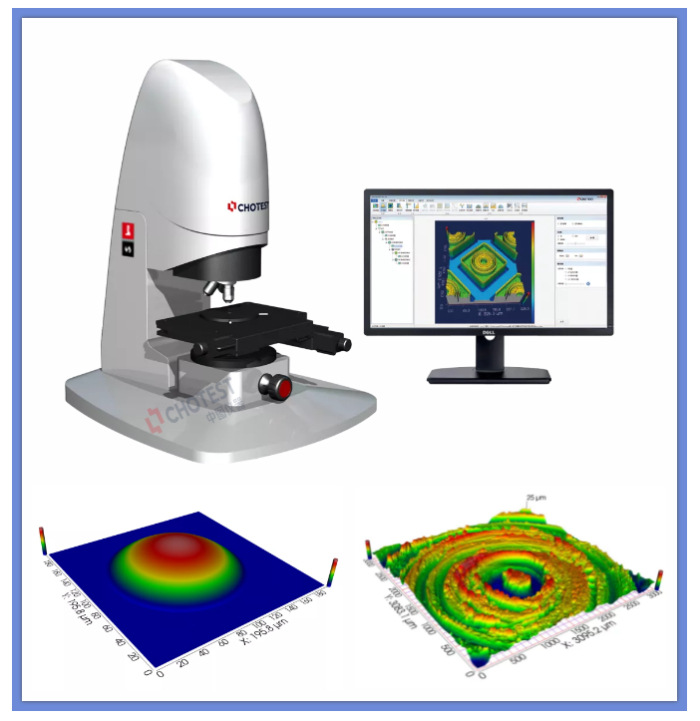

产品型号:SuperView W1系列
产品名称:光学3D表面轮廓仪
影像系统:1024×1024
光学ZOOM:0.5×,(0.75×,1×可选)
干涉物镜:10×,(2.5×,5×,20×,50×,100×可选)
XY平台:尺寸320×200mm,行程140×110mm,电动、手动同时具备,均为光栅闭环反馈
Z轴行程:100mm,电动
Z向扫描范围:10mm
Z向分辨率:0.1nm
水平调整:±5°手动
粗糙度RMS重复性:0.005nm
台阶高测量:准确度0.3%,重复性0.08% 1σ
主要特点:非接触式无损检测,一键分析、测量速度快
生产企业:深圳市中图仪器股份有限公司
注释:更多详细产品信息,请联系我们获取
产品功能
1) 一体化操作的测量与分析软件,操作无须进行切换界面,预先设置好配置参数再进行测量,软件自动统计测量数据并提供数据报表导出功能,即可快速实现批量测量功能。
2) 测量中提供自动多区域测量功能、批量测量、自动聚焦、自动调亮度等自动化功能。
3) 测量中提供拼接测量功能。
4) 分析中提供调整位置、纠正、滤波、提取四大模块的数据处理功能,其中调整位置包括图像校平、镜像等功能;纠正包括空间滤波、修描、尖峰去噪等功能;滤波包括去除外形、标准滤波、过滤频谱等功能;提取包括提取区域和提取剖面等功能。
5) 分析中提供粗糙度分析、几何轮廓分析、结构分析、频率分析、功能分析等五大分析功能,其中粗糙度分析包括依据国际标准的ISO4287的线粗糙度、ISO25178面粗糙度、ISO12781平整度等全参数分析功能;几何轮廓分析包括台阶高、距离、角度、曲率等特征测量和直线度、圆度形位公差评定等功能;结构分析包括孔洞体积和波谷深度等;频率分析包括纹理方向和频谱分析等功能;功能分析包括SK参数和体积参数等功能。
分析中同时提供一键分析和多文件分析等辅助分析功能,设置分析模板,结合测量中提供的自动测量和批量测量功能,可实现对小尺寸精密器件的批量测量并直接获取分析数据的功能。
3d光学表面轮廓仪以白光干涉技术原理,对各种精密器件表面进行纳米级测量,通过测量干涉条纹的变化来测量表面三维形貌,专用于精密零部件之重点部位表面粗糙度、微小形貌轮廓及尺寸的非接触式快速测量。测量单个精密器件的过程用时2分钟以内,确保了高款率检测,具有测量精度高、操作便捷、功能全、测量参数涵盖面广的优点。它特殊光源模式,可以广泛适用于从光滑到粗糙等各种精密器件表面的测量。
