仪表保温箱 BX JXF

点击查看大图

产品价格： < 面议

产品型号：BX JXF

品牌：春辉

公司名称：安徽春辉仪表线缆集团有限公司

所在地：安徽滁州

浏览次数：27803 次

立即询价在线咨询

腾讯QQ

产品简介

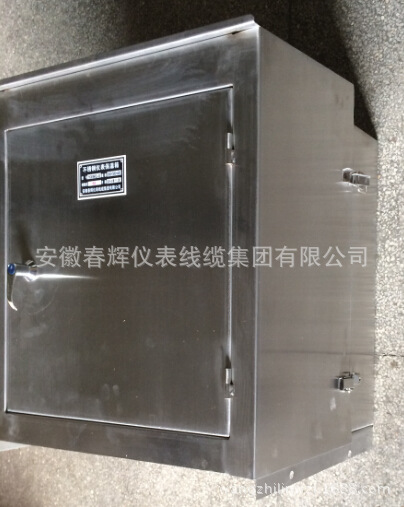

仪表保温箱，仪表保温保护箱（变送器柜）是用于就地安装仪表或变送器的保温、保护装置，是现场仪表或变送器安装的一种重要方式。

产品详细信息

一、概述：
仪表保温箱，仪表保温保护箱（变送器柜）是用于就地安装仪表或变送器的保温、保护装置，是现场仪表或变送器安装的一种重要方式。

仪表保温箱,仪表保温保护箱（变送器柜）是吸收同类产品的改进设备而成的。可用于电力、化工、冶金、石油、建材等行业，收到用户和安装单位的欢迎和。

仪表保温保护箱（变送器柜）框架采用冷轧钢板弯制焊接而成，材料厚度≮2.5mm。保温箱内采用2.5mm厚的阻燃、质轻、憎水性好，导热系数小的离心法细玻璃棉作为保温层，内衬采用压花铝板。

仪表保温箱仪表保温保护箱（变送器柜）为采用垂直地面安装的自撑式结构。有足够的强度能承受一定机械的、电的和热的应力。仪表保温保护箱（变送器柜）采用倾斜式防雨顶盖结构，门与箱体之间装镶密封条，密封条选用优良，装镶工艺良好，适用于户外安装使用。外表面无焊结、铆钉或外侧出现的螺栓头，整个外表面应端正光滑。

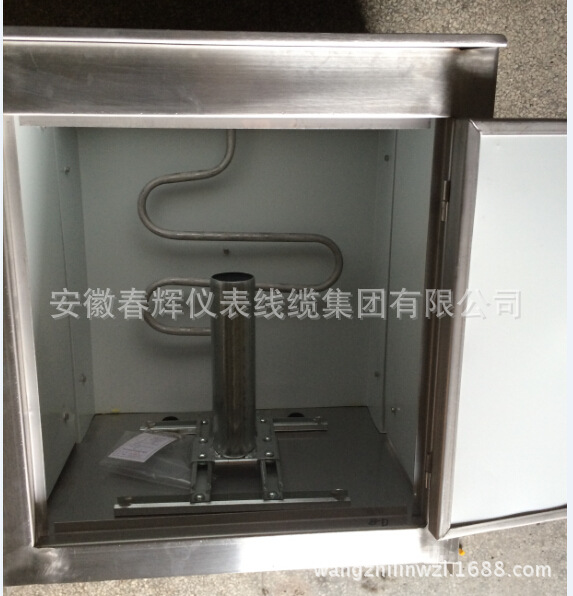

仪表保温保护箱（变送器柜）内配备Φ60无缝钢管作为变送器的安装支架，安装支架上变送器在安装时可上下、左右任意移动，以现场变送器及导压管施工安装调节需要。变送器安装管水平设置。

仪表保温箱内采用电加热方式，内设加热、保温和控温系统，以控制和箱内温度保持在设定（可调）的10℃±2℃范围之内。加热元件配有防护罩。

仪表保温保护箱（变送器柜）内设有内照明、检修插座和接地装置。

仪表保温保护箱（变送器柜）内、外表面均经酸洗、热磷化然后静电喷塑、高温固化处理，且采用室外粉，涂层有良好的附着力。同一批仪表保温保护箱的涂层没有明显的色差。外表面涂层要均匀、牢固、没有气泡、皱纹、擦伤、剥落、锤痕及修补刷痕等缺陷，　所用的金属零件和紧固件均应采用镀锌处理。镀层应牢固、无锈蚀、无脱皮及剥落等现象。各紧固处装有防松装置。

我公司生产的系列仪表保温保护箱(变送器柜)是吸收同类产品的改进设备而成的。可用于电力、化工、冶金、石油、建材等行业，收到用户和安装单位的欢迎和。

二、详细介绍：
仪表保温保护箱(变送器柜)框架采用冷轧钢板弯制焊接而成，材料厚度≮2.5mm。保温箱内采用2.5mm厚的阻燃、质轻、憎水性好，导热系数小的离心法细玻璃棉作为保温层，内衬采用压花铝板。
仪表保温保护箱(变送器柜)为采用垂直地面安装的自撑式结构。有足够的强度能承受一定机械的、电的和热的应力。仪表保温保护箱(变送器柜)采用倾斜式防雨顶盖结构，门与箱体之间装镶密封条，密封条选用优良，装镶工艺良好，适用于户外安装使用。外表面无焊结、铆钉或外侧出现的螺栓头，整个外表面应端正光滑。
仪表保温保护箱(变送器柜)内配备Φ60无缝钢管作为变送器的安装支架，安装支架上变送器在安装时可上下、左右任意移动，以现场变送器及导压管施工安装调节需要。变送器安装管水平设置。
仪表保温箱内采用电加热方式，内设加热、保温和控温系统，以控制和箱内温度保持在设定（可调）的10℃±2℃范围之内。加热元件配有防护罩。
仪表保温保护箱(变送器柜)内设有内照明、检修插座和接地装置。
仪表保温保护箱(变送器柜)内、外表面均经酸洗、热磷化然后静电喷塑、高温固化处理，且采用室外粉，涂层有良好的附着力。同一批仪表保温保护箱的涂层没有明显的色差。外表面涂层要均匀、牢固、没有气泡、皱纹、擦伤、剥落、锤痕及修补刷痕等缺陷, 所用的金属零件和紧固件均应采用镀锌处理。镀层应牢固、无锈蚀、无脱皮及剥落等现象。各紧固处装有防松装置。
三、电气参数：
1.额定电压：220V.AC；
2.额定电流：40A以下；
3.频率：50HZ；
4.温度可调范围：5~20℃；
5.温度波动范围：±2℃。
四、规格型号：
BX系列仪表保温、保护箱，是用于就地安装仪表或变送器的保温、保护，是现场仪表或变送器安装的一种重要方式。我公司的系列仪表保温、保护箱，是吸收同类产品改进设计而成。可电力、化工、冶金、石油等行业及其他自动化控制系统上，受到安装单位及用户的欢迎和。
示例：BWF—10G—T表示箱体尺寸为1500X600X2000（长X宽X高），有观察窗，采用电伴热的保温箱，可安装变送器10台，且附设有管路伴热电源。
五、数据：
1、电源：～220V 50Hz
2、电热热器功率：保温箱500～2500W 伴热电缆450～2400路（长度15～80米）
3、温度可调范围：5～40℃
4、温度波动范围：±5℃
5、箱内温度：≤85%
6、蒸汽热度：≤200℃
7、蒸汽压力≤1.6MPa
8、绝缘强度：环境温度40±5℃，相对湿度≤85%，能承受交流1000V，50Hz正弦波历1分钟的耐压试验。
9、绝缘电阻：环境温度≤40℃，相对湿度≤85%时导电部分与箱体间的绝缘电阻≥20MΩ。
10、适用环境温度：-20～60℃
六、工作原理：
    BW系列保温箱采用～220V电源，LD指示灯亮，表示保温箱已接通电源。当合上MK，则NL接通，HD指示灯亮，表示加热器NL工作，保温箱内温度深高。当箱内温度达到设点（可调节）的上限值时，温恐器TS动作，HD指示灯灭，NL停止工作。当箱内温度低于设定（可调节）的下限值时，TS自动接通，则NL再次工作。如此周而复始，使保温箱内的温度始终保持在设定的范围内。
图1 带管路伴热的保温箱电气原理图
BW系列保温箱可附设采用电加热的管路伴热电源。同时设有温控装置，使管路的温度保持在设定（可调节）的范围内。且每一回路装有单级电源开关，以其中一个回路不工作或维修时不影响其余回路的工作。同时对该回路有个过载和短路保护作用。其工作原理与前述相同。（见图1）
七、结构特点：
1.箱体采用不锈钢或冷轧钢板弯制焊接而成，柜式结构。前开门带观察窗，有倾斜式防雨顶盖，门与箱体之间采用防溅结构，能防雨防尘，适与室内外安装。
2.箱内变送器安装架由可移动的立柱与Φ50mm的安装管组成，在安装中可根据具体要求任意调节。
3.箱后侧有拆卸的穿管板，供穿装管线用。箱底用一定数量的塑料密封具电缆接头。以供引入、接出电缆之用，除此之外，可定性设计。
4.保温箱内壁敷设20mm厚的保温层。箱内装有加热系统和温控装置。电加热器功率由用户自定。并可附设管路伴热电源及温控装置。
图2 BWX-4G仪表保温箱结构示意图

5、保温箱的加热方式也采用蒸汽伴热。箱内装有散热管，电磁阀及温控装置，以箱内温度保持在设定的范围内。（见图3）
八、安装使用：
1.箱体应垂直安装，用螺丝栓金固。用于室外安装的应配安装底架，底架为现场配制，也可根据用户要求，由本厂提供。（底架高度为200～400mm，L40X40X4角铁弯制而成）
2.保温箱底面的保温层可活动，在安装紧固螺栓时，可将箱底活动部分保温层取出，以便于安装。安装完毕后将其装还原处。 3.电缆由箱底电缆接头引至箱内接线端子排。（见图4）
4.其他管线由后侧穿管板处引入。该穿管板拆卸。
5.变送器安装在箱内￠50mm的安装管上。该安装管及两侧立柱可移动，以便安装时任意调整位置。

图4 带管路伴热电源保温箱端子排接线图

九、订货须知：
1、型号、规格、数量。
2、加热器功率。（若无要求按常规配套）
3、蒸汽伴热时，需提供蒸汽压力及温度参数。
4、是否要配安装底架和管路伴热自控装置（即电子调节器），若无要求一般不配。
5、情况或用途可根据用户的要求，本长制造。
6、BX系列保温箱型号、规格（用户订货需指明型号、规格）:
