Bowthorpe电缆穿刺工具套装CSTE操作手册
BOW-F-CSTE电缆穿刺套装
Bowthorpe EMP的电缆穿刺工具只能由受过专业培训有操作能力的人士操作，产品应用于高压测试及**设备。本操作手册变不能完全替代正确的培训或建康**指导。
Bowthorpe EMP电缆穿刺工具在工作之前要确定所选电缆预先先断电，必须为一根“死”电缆。该产品在全世界范围内已默默应用超过25年，产品坚固耐用。

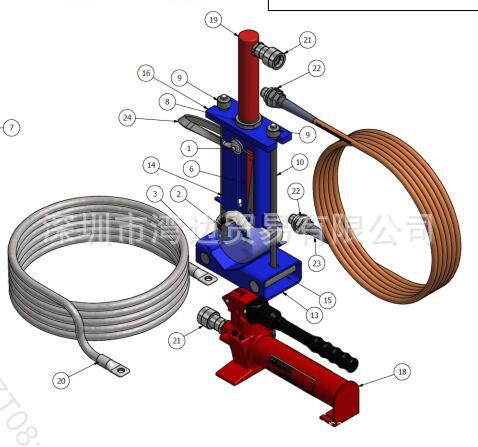

Bowthorpe F-CSTE工具套装包含一个手动液压泵，连接油泵及油缸的全绝缘连接软管，带有菱形穿刺头的液压油缸、油缸安装在空心穿刺主体架之上，2个在穿刺主体架下方的螺杆带有电缆固定盘，固定在一个直径高达102mm的电缆周围。
BOW-F-CSTE别配有一条6*50平方毫米的独立接地电缆。
所有配件均放置在一个牢固的手提箱内。
操作指南：
1, 把要穿刺的电缆放到工具指定位置。电缆要先断电。
2，找开箱子，拿出带液压油缸的工具。从底部松开在杆子上的突出的螺母，然后侧开杆子。（图1）
3，把电缆放到工具V的位置，2根杆子在侧面。

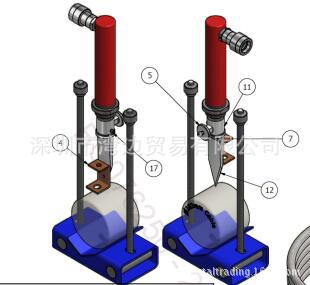

4，确定穿刺部位放置正确，当穿刺头在V或者在V上方时，液压油缸处于完全收回位置。如果图2. 穿刺头由一个在槽里面带弹簧的球拉着，并由槽上的定针固定在槽上，以确保穿刺头方向正确。
5，把电缆定位在2根加强杆之间。转动杆子把电缆压在支架及管体上部板子的狭槽里。当整体稳固后，把螺母拧紧。
6，把带有管子的油泵从箱子里取出，把管子通过快速接头接上穿刺体的油缸。用手拧紧即可。
7，把地线接到穿刺体背面的铜片上。如图3.
8，把地线另一头接地。如果接地点离工具比较近，也没必要把地线全打开。但至少要离开操作人员6米远。
9，把油管从从穿刺体展开。为了**，尽量把要穿刺的电缆和操作员隔得越远越好。操作员需要戴防护眼镜及相关防护装备。
10，把油泵过滤器转到“出口”处。用手拧紧泵上的翼螺丝，操作手杆将会把力传导到油缸，然后穿刺头向下朝电缆移动。穿刺头尖部顺着油缸移动，在穿刺体上的对角平分板处向下。如图4。当油缸完全展开时，系统的压力就会产生，油泵上的**阀就会打开。
11，当穿刺工具走到头后完成工作后，油泵的侧翼螺丝会让油缸完全收回，但电缆仍在穿刺工具上。
12，把油管从穿刺体油缸上取下，擦干油渍。
13，把地线从穿刺主体的支架及接地点断开。
14，松开2根螺杆上的螺丝，展开螺杆松开及移去穿刺主体，让穿刺头留在嵌入的电缆。注意：把穿刺头嵌入电缆作为长久的证据直到新的现场接合工作开始，由接合人员再完全打开。
15，把底座从电缆处移开。
16，重新放回箱子前，确保穿刺工具的所有配件清洁及无损.
再次注意：
Bowthorpe EMP的电缆穿刺工具只能由受过专业培训有操作能力的人士操作，本操作手册变不能完全替代正确的培训或建康**指导。
