XSCH6经济型数显仪
产品简介

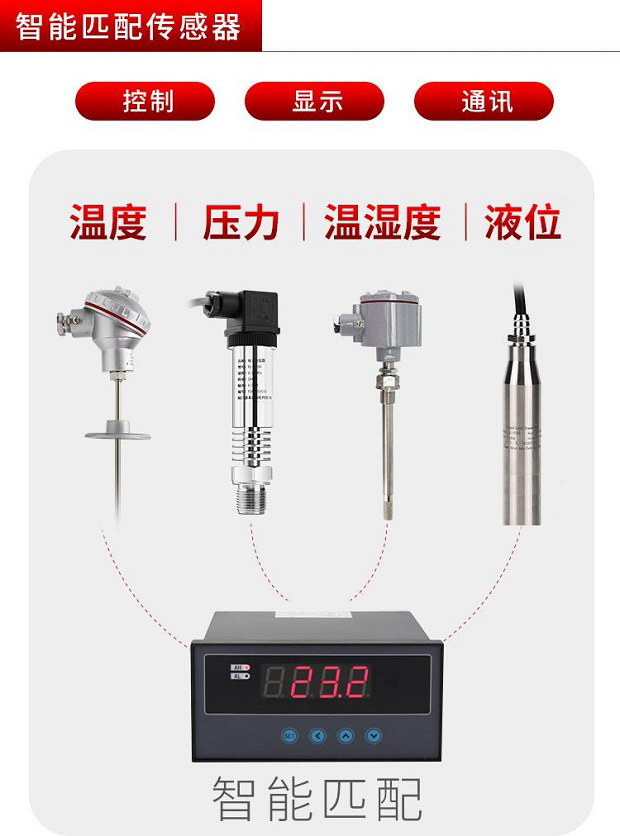

XSCH6系列数显仪与各类模拟量传感器、变送器配合，实现温度、压力、液位、流量、成份以及力和位移等物理量的测量、显示、变送及报警控制。XSCH6是经济型仪表，适合对精度、功能要求不太高的场合，对更高精度或功能要求，可选用XST系列。
产品详细信息
-

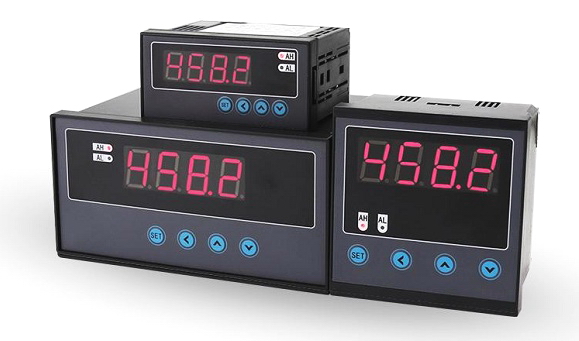

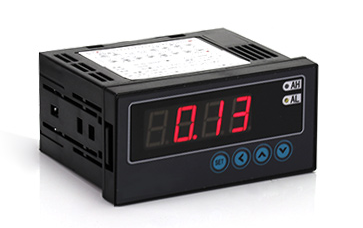

XSCH6 数显控制仪
-
(精度0.5%／万能输入／带2点报警控制／带外供24VDC)
-
-
用途：CH6系列数显仪可与各类模拟量输出的传感器、变送器配合，完成对温度／压力／流量／液位／成分等物理量的测量、变换、显示和控制。 CH6智能数显仪，仅通过面板按鍵，即可以接收电压／电流／热电偶／热电阻等各种类型的输入信号，实现了万能输入。本仪表测量误差小于0.5%，并具备调校、数字滤波、2点报警输出等功能，报警方式可选择上限报警或下限报警，报警灵敏度也可独立设定。根据用户的需求还可以增加变送输出电流4-20mA的功能。
-
技术参数:
-
1．显示范围：-1999－9999,小数点位置可自由设定
-
2．准确 度：优于±0.5%FS
-
3．测控周期：0.2s／每秒5次
-
4．分辩 率：1／16000，14位A／D转换器
-
5．报警输出：２点继电器输出／触点容量220VAC，
-
6．变送输出：4-20mA，0-10mA，0-20mA，1-5V，0-5V
-
7．工作电源：220VAC／10-36vDC
-
8．工作环境：温度0－
-
9．对外配电：给现场传感器提供24VDC电源（50mA)
-
-
内容
代 码
说 明
CH6／
智能数显控制仪表

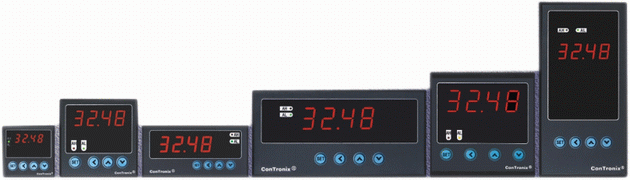

外型尺寸
A-
横式160×80×125,竖式80×160
B-
方型96×96×76（W×H×L）
C-
横式96×48×82,竖式48×96
D-
方型72×72×75（W×H×L）
E-
方型48×48×108（W×H×L）
面板形式
H
横式(标准常用)
S
竖式
F
方形
显示颜色
R
测量值（红色）
输入信号
E
热电偶输入
R
热电阻输入
I
直流电流
V
直流电压
报警点数
T□
2点报警，可自由设定
变送输出
A0
无变送输出
A1
电流输出:4-20mA,0-20mA等
A2
电压输出:0-5v,1-5v,0-10v等
外供电源
B0
无外供电源
B1
外供24VDC
B2
外外12VDC
仪表电源
V0
220VAC
V1
10-36VDC(含12V,24V）
-
-
-
-
-
-
-
-
-
