产品名称：智能数字超声波探伤仪
- 产品型号：UTD9860
- 产品厂商：时代山峰
- 产品价格：0
- 折扣价格：0
- 产品文档：
NBT 47013.3-2015 承压设备无损检测 第3部分：超声检测
GBT 11345-2013 焊缝无损检测 超声检测 技术、检测等级和评定
GB/T2970-1991 中厚钢板超声波检验方法 下载
GB/T 6402-2008 钢锻件超声检测方法 下载
UTD9860智能数字超声波探伤仪是北京时代山峰公司新设计出的一款数字化智能声波探伤仪,采用高亮度彩色高速宽温工业级TFT_LCD液晶显示屏，国内的技术设计，检测速度快、、波形稳定。是一种用途广泛、高性能、高稳定性和可靠性、功能的通用型探伤仪。它能够便捷、无损伤、的进行工件内部多种缺陷（裂纹、焊缝、焊缝未融合和未焊透、气孔、砂眼、夹杂、折叠等）的监测、定位、评估和诊断。
外形结构
• 人体工学结构设计 ，防水防油。
• 配备旋转阻尼和键盘2种支架 ， 适合户内和户外不同使用场合。
• 橡胶护套手感细腻 ，使用方便。
• 高透玻璃面板 ，硬度极强 ，耐磨防划。
• 全中文显示 ，主从式菜单 ，向导式操作 ，并有快捷按键和数码旋轮辅助。
• 采用5.7吋 IPS(In-Plane Switching)全数字液晶显示器 ，色彩、响应速度等显著提高。
• 宽广的观看视角 ，即使从侧面观看 ，画面的色彩和细节变化也非常小。
• 60Hz显示刷新速度 ，快速显示细小缺陷波形。
• 分辨率为640X480 ，界面和波形的显示更加细腻和人性化。
• 高亮度的显示可以在强光下使用。
• 操作界面风格4种可选择 ，液晶亮度可自由设定。
  |
• 专用的焊缝菜单 ，可根据板厚和焊接方法设置焊缝的形状 ，坡口 ，实时缺陷位置指示。
• 实时截屏所有页面和探伤报告 ，并保存为BMP 图片到U盘 ，可设置为彩色或灰度图片。
• 将探伤报告导出为PDF文件保存到U盘 ，方便存 档和打印。
• 可以根据用户需求定制PDF文件的所有内容。
• BMP图片和PDF文件可以在电脑或手机上实时 浏览。
探伤标准： 内置各行业常用探伤标准 ，直接调用 ，方便、快捷
自动校准：探头零点和探头角度（K值） 自动校准功能；声速自动测量功能
波峰记忆： 实时检索缺陷*高波 ，记录缺陷*大值
缺陷定位： 实时显示缺陷水平、深度（垂直） 、声程位置
缺陷定量：缺陷当量dB值或当量尺寸实时显示
缺陷定性：通过回波包络波形 ，方便人工经验判断
曲面修正：用于曲面工件探伤 ，可实时显示缺陷周向位置
DAC/AVG： 曲线自动生成 ，取样点不受限制 ，并可进行补偿与修正。 曲线随增益自动浮动、 随声程自动扩展、 随延时 自动移动。 能显示任意孔径的AVG曲线。
AWS D1.1: 美国焊接学会标准 ，为各类AWS焊缝检测应用提供一个动态反射体“缺定级” ，实时自动评级。
裂纹测高：利用端点衍射波自动测量、 计算裂纹高度。
门内展宽：放大回波细节 ，便于回波分析
连续记录： 实时记录波形 ，存储、 回放
波形冻结：冻结屏幕上显示的波形 ，便于缺陷分析
回波编码： 以不同颜色显示1~9次回波显示区 ，便于判断缺陷位置
峰值标记： 实时捕捉峰值并标记峰值
B型扫描： 实时扫查、横截面显示 ，可显示工件缺陷形状 ，使探测结果更直观。

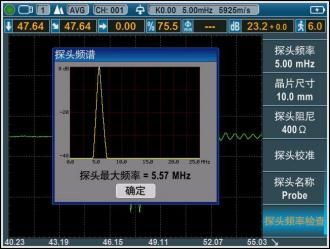

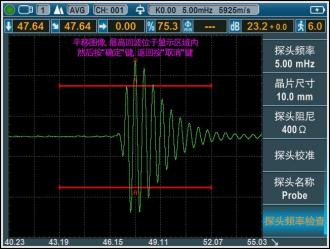

探头频率检测：对回波波形经过FFT计算得出探头的实际频谱。 实时检测当前探头的频率特性及损坏程度。

|
技术参数：
|
技术项目 |
UTD9860 |
UTD9860 plus |
备注 |
|
检测范围 |
0~ 15米（钢中横波）透射30米 |
0~20米（钢中横波）透射40米 |
（可扩展） |
|
声速范围 |
100~ 15000m/s |
100~20000m/s |
|
|
重复发射频率 |
20~2000Hz |
（可扩展） |
|
|
动态范围 |
≥36dB |
|
|
|
垂直线性误差 |
≤2.5% |
|
|
|
水平线性误差 |
≤0.2% |
|
|
|
分辨力 |
>40dB(5P14钢中纵波) |
|
|
|
灵敏度余量 |
>65dB(2.5MHzФ20直探头，测量深度200mmФ2平底孔，波高50%) |
|
|
|
电噪声电平 |
≤10% |
|
|
|
探伤通道数量 |
500 |
|
|
|
缺陷报告数量 |
1000 |
|
|
|
探伤报告类型 |
PDF文件探伤报告 |
|
|
|
显示屏及分辨率 |
5.7吋 IPS高亮度宽视角显示屏;刷新速度60Hz；分辨率640X480 |
|
|
|
数字抑制 |
0~80% ，不影响线性与增益 |
|
|
|
探头类型 |
直探头、斜探头、双晶探头、穿透探头 |
|
|
|
闸门 |
进波门、失波门；单闸门读数、双闸门读数 |
|
|
|
触发方式 |
峰值触发，边沿触发 |
|
|
|
报警 |
进波，失波，蜂鸣报警，LED灯报警 |
|
|
|
电源 |
直流（DC）9V；锂电池连续工作12小时以上 |
|
|
|
辅助功能 |
截屏，录像及回放，B扫描， 自动DAC 、AVG曲线生成，AWS智能验收评级， 数据分析软件 |
|
|
|
**功能 |
|
焊缝图示;探头频率检测 |
|
|
录像文件数量 |
内部可存10个录像文件，每个*长5分钟。每秒30帧实时波形，外部U盘录像则 不限录像数量和时长 |
|
|
|
外型尺寸 |
230×157×52(mm) |
|
|
|
重 量 |
1. 12kg |
|
|
|
环境温度 |
(- 10~50)℃ |
|
|
|
相对湿度 |
(20~95)%RH |
|
|
|
防护等级 |
IP65 |
IP67 |
|
|
脉冲幅度 |
脉冲幅度：100V 、200V 、250V 、300V 、350V 、400V 、450V 、500V分级选择， 适用探头范围广 |
|
|
|
脉冲宽度 |
在(0.01~0.50) µs范围内连续调节，以匹配不同频率的探头 |
|
|
|
探头阻尼 |
50Ω 、150Ω 、300Ω 、400Ω可选，满足灵敏度及分辨率的不同工作要求 |
|
|
|
采样速度 |
12位AD采样，速度320M,高保真波形 |
|
|
|
检波方式 |
正半波；负半波；全波；射频波 |
|
|
|
滤波频带 |
0.1-20MHz,窄带和宽带 |
|
|
|
*大增益 |
110dB(0.1dB;1dB;2dB;6dB步距可选) |
|
|
|
通信接口 |
USB/RS232 |
|
|
|
探头接口 |
BNC/LEMO |
|
|
|
注： 以上指标是在探头频率为2.5MHz 、检波方式为全波的情况下所测得。 |
|||
标准配置：
| 1. | UTD9860主机 | 1台 |
| 2. | 直探头 | 1个 |
| 斜探头 | 1个 | |
| 3. | 9V电源适配器 | 1个 |
| 4. | 探头连接线 | 2根 |
| 5. | 产品包装箱 | 1个 |
| 6. | 使用说明书 | 1本 |
| 7. | 合格证、装箱卡、保修卡、出厂校准证书、U盘（安装操作培训视频，探伤资料） | 1套 |
