七维航测供应高性能RTK差分定位系统

七维航测供应高性能RTK差分定位系统
  • 如果您对该产品感兴趣的话,可以
  • 产品名称:七维航测供应高性能RTK差分定位系统
  • 产品型号:RTK差分定位系统
  • 产品展商:其它品牌
  • 产品文档:无相关文档
简单介绍
TK(Real - time kinematic)实时差分定位是一种能够在野外实时得到厘米级定位精度的测量方法,它的出现极大地提高了野外作业效率。
产品描述

位置差分
      安装在基准站上的GPS接收机观测4颗卫星后便可进行三维定位解算出基准站的坐标。由于存在着轨道误差、时钟误差、SA影响、大气影响、多径效应以及其他误差,解算出的坐标与基准站的已知坐标是不一样的,存在误差。基准站利用数据链将此改正数发送出去,由用户站接收,并且对其解算的用户站坐标进行改正。

伪距差分
      根据基准站已知坐标和各卫星的坐标,求出每颗卫星每一时刻到基准站的真实距离。再与测得的伪距比较,得出伪距改正数,将其传输至用户接收机,用户利用此测距误差来改正测量的伪距。*后,用户利用改正后的伪距来解出本身的位置,就可消去公共误差,提高定位精度。
      伪距差分是目前用途*广的一种技术。几乎所有的商用差分GPS接收机均采用这种技术。国际海事无线电委员会推荐的RTCM SC-104也采用了这种技术。

实时载波相位差分(RTK)
      实时载波相位差分与伪距差分不同,基准站不再计算伪距改正数,而是将其观测的载波相位观测值由数据链路实时传给移动站,由移动站接收机进行载波相位求差,再解算位置。
      求差有单差、双差和三次差等三种数学模型。单差可消去卫星星钟钟差;双差可消去基准站与移动站接收机钟差;
      移动站静止不动观测卫星若干历元,求解出相位整周模糊度。



高性能RTK差分定位系统

      RTK(Real - time kinematic)实时差分定位是一种能够在野外实时得到厘米级定位精度的测量方法,它的出现极大地提高了野外作业效率。

      可以简单的理解为在已知坐标的点上安置一台GPS接收机(称为基准站),利用已知坐标和卫星星历计算出观测值的校正值,并通过无线电设备(称数据链)将校正值发送给运动中的GPS接收机(称为流动站),流动站应用接收到的校正值对自己的GPS观测值进行改正,以消除卫星钟差钟差、接收机钟差、大气电离层和对流层折射误差的影响。

undefined

      差分定位也叫差分GPS技术,即将一台GPS接收机安置在基准站上进行观测。根据基准站已知精密坐标,计算出基准站到卫星的距离改正数,并由基准站实时将这一数据发送出去。用户接收机在进行GPS观测的同时,也接收到基准站发出的改正数,并对其定位结果进行改正,从而提高定位精度。

      可以简单的理解为在已知坐标的点上安置一台GPS接收机(称为基准站),利用已知坐标和卫星星历计算出观测值的校正值,并通过无线电设备(称数据链)将校正值发送给运动中的GPS接收机(称为流动站),流动站应用接收到的校正值对自己的GPS观测值进行改正,以消除卫星钟差钟差、接收机钟差、大气电离层和对流层折射误差的影响。

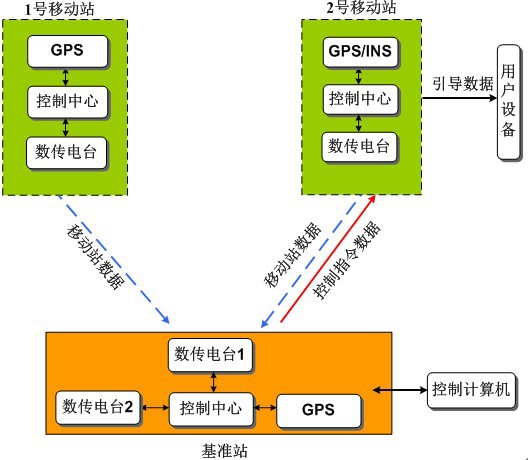

系统组成:

undefined



undefined



主要技术指标:

a)移动站基准站之间的传输距离:200Km(*大);
b) 相对位置坐标测试精度:1cm+1PPM(RMS),速度精度:≤0.03m/s(RMS);
c) 传输数据更新率为:1Hz、2Hz、5Hz等;
d) 一次实验*长时间:≥8小时;
e) 工作环境温度:-40℃~60℃;
f) 工作环境:适用于机载挂飞、船载等恶劣环境;
g) 设备要求按照BJG150进行防水、防潮、防盐雾、抗腐蚀处理。

系统的主要功能:

a) 实时测量载机的位置、速度、姿态和状态等信息并下传到中心站;
b) 实时监控待测目标载体的位置坐标、航迹、速度和姿态等参数;
c) 建立测试系统坐标系,实时计不少于三个运动目标的相对位置关系、位置、方位角、距离和速度等;
d) 长时间数据存储,并可进行事后回放和分析处理;
e) 计算被测目标的方位角、距离和速度,提供实时引导数据;
f) 发送用户的控制指令;
g) 能够以图形、曲线、数字等方式实时显示方位角、目标距离、目标速度的GPS测量结果和探测分系统测试结果;
h) 能够显示和输出目标运动轨迹和攻击点;
i) 记录GPS/INS组合惯导原始数据,联合基准站原始观察数据做事后处理,得到高精度的测量数据。

系统构建推荐:

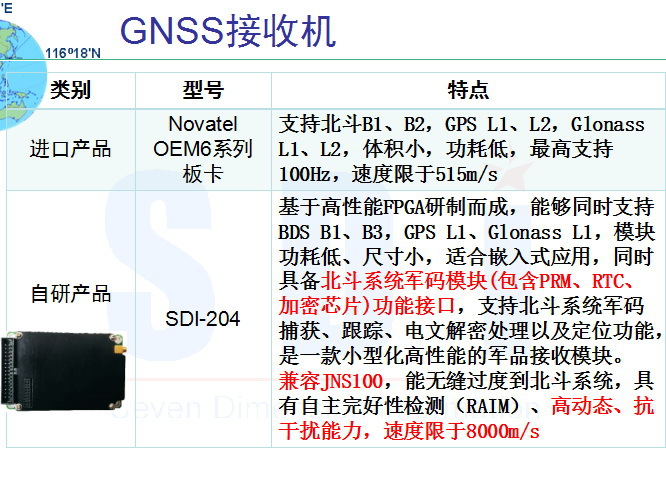

差分板卡接收机

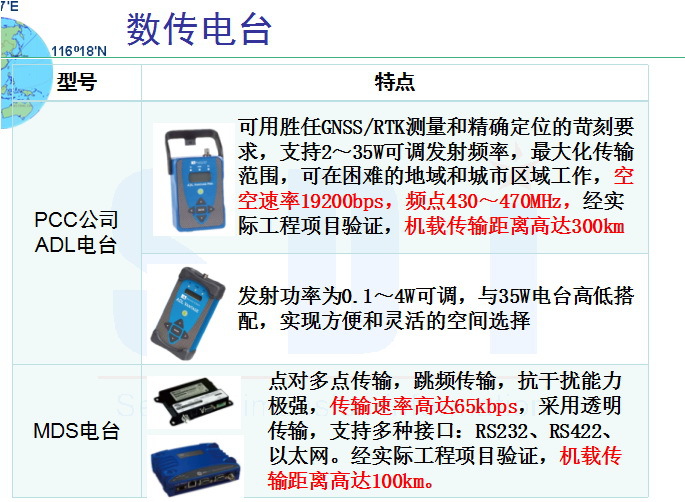

差分接收机电台

如有类似需求,请联系七维航测黄邓军,,给您推荐*佳解决方案。
