简单介绍:
涡街流量计(天然气流量计)是一种速度式流量仪表具有广泛用途它适用于液体、蒸汽和绝大多数气体的流量计量、测量和控制。天然气流量计采用抗机械震动、抗冲击和抗脏污的结构新设计、无运动部件、无磨损、无须机械维修。
详情介绍:

WKLUGB智能涡街天然气流量计产品概述:

 LUGB系列智能型涡街天然气流量计是利用液体振动原理而开发的一种新型流量计,广泛应用在石油、化工、冶金、造纸等行业流体的计量,该流量计无可动部件,可靠性强、精度高、寿命长,可在很宽的流量范围内精QUE测量液体的瞬时流量和累计流量。其不受介质温度、压力、粘度及组分的影响,同时不堵、不卡、不易结垢、耐高温、高压,**防爆,适用于恶劣环境。天然气流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响天然气流量计分一体化显示和远传显示,并可输出脉冲信号或电流信号与微机联网。


涡街天然气流量计工作原理:
   涡街天然气流量计是以卡门(Kaman)和斯特劳哈(Strouhsl)有关旋涡的产生和旋涡与流速关系的理论来测量流量的。当介质以一定速度流过三角柱体时,在三角柱体两侧后面产生一个交替排列的旋涡带,称之为“卡门涡街”(见下图)。


    由于旋涡发生体两侧交替产生旋涡,于是在发生体两侧产生压力脉动,从而使检测体产生交变压力,封装在探头体内的压电晶体元件在交变应力的作用下,产生与旋涡同频率的交变电荷信号,放大器将这种电荷信号进行放大、滤波、整形、*后输出频率与介质流速成正比的脉冲信号(或转换成4 ~20mA信号),送至积算仪进行处理、显示和控制。

    一定雷诺数范围内(2×104~7×106),旋涡的释放频率f与流体流速V及旋涡发生体的迎流面宽度d之间关系式为f=St·v/d,式中St 为斯特劳哈数,它是一个无量纲的系数,只要准确测出频率f,就可以求得流体流速v,由v求出体积流量。

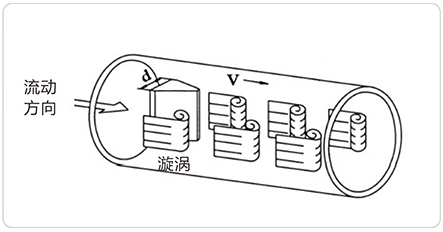

涡街流量传感器旋涡发生示意图

涡街天然气流量计特点:

1.无可动部件,长期稳定,结构简单便于安装和维护;
2.传感器输出为脉冲频率,其频率与被测流体的实际流量呈线性,零点无漂移,性能十分稳定结构形式多样有管道式、插入式流量传感器形式;
3.精QUE度较高,通常液体的测量精度为±1.0%;气体的测量精度为±1.5%;
4.测量量程范围宽,在雷诺数为2x104~7x106范围内,可达1:20;
5.压损小(约为孔板流量计的1/4~1/2) ,属于节能流量仪表;
6.安装方式灵活,根据现场工艺管道不同,可水平,垂直和不同角度倾斜安装;
7.采用消扰电路和抗震动传感头,具有一定抗环境振动性能;
8.采用超低功耗单片微机技术, 1节3V10Ah锂电池可使用3年以上;
9.由软件对仪表系数非线性进行修正,提高测量精度;
10.采用EPROM对累积流量进行掉电保护,保护时间大于10年;
11.应用范围广,蒸汽,液体,气体的流量均可测量。


涡街天然气流量计技术指标:
1.测量介质:液
体、气体、饱和蒸汽、过热蒸汽。
2.精度等级:液体±1.0%,气体(蒸汽) ±1.5%,插入式±2.5%。
3.工作压力:1.6MPa,2.5MPa,4.0MPa。
4.介质温度:普通型-40~150℃ 中温型-40~250℃ 高温型-40~350℃。
5.输出信号:三线电压脉冲,低电平0~1V,高电平 > 4V,占空比50%; 二线制标准电流4~20mA;三线制标准电流0~10mA。
6.工作环境:-35℃~+60,湿度≤95%RH
7.工作电源:DC12V;DC24V。

8.壳体材料:碳钢、不锈钢。


流量范围表

液体与气体(单位:m3/h)

通径

(DN)

液体流量范围

(m3/h)

输出频率范围

(Hz)

气体流量范围

(m3/h)

输出频率范围

(Hz)

15

1.2~6.2

90~900

5~25

265~2640

20

1.5~10

40~396

8~50

218~1982

25

1.6~16

32~325

10~70

172~1420

32

2~20

20~250

15~150

130~1350

40

2.5~25

13~130

22~220

115~1147

50

3.5~35

9~93

36~320

96~854

65

6~60

8~82

50~480

61~583

80

10~100

6~65

70~640

45~417

100

15~150

5~50

130~1100

43~367

125

25~250

5~47

200~1700

33~290

150

40~400

4~40

280~2240

27~221

200

80~800

3~33

580~4960

24~207

250

140~1400

3~26

970~8000

20~171

300

200~2000

2~22

1380~11000

17~136


安装示意图

注意事项

图例

1、扩管的安装

对于小口径大流量,必须扩管安装,同时保证流量计的前直管段≥15D,后直管段≥5D



2、缩管的安装

对于大口径小流量,必须缩管安装,同时保证流量计的前直管段≥15D,后直管段≥5D



3、弯管的安装

如果流量计的前端有90°弯头或T型接头,要保证流量计的前直管段≥15D,后直管段≥5D



4、同一平面两个弯管的安装

如果流量计的前端有两个90°弯头,要保证流量计的前直管段≥20D,后直管段≥5D



5、不同平面两个弯管的安装

如果流量计的前端有两个90°弯头,要保证流量计的前直管段≥25D,后直管段≥5D



6、调节阀的安装

如果流量计前后需要安装调节阀,要保证流量计的前直管段≥25D,后直管段≥5D
