电能质量测试仪 YHube

如果您对该产品感兴趣的话，可以
产品名称：电能质量测试仪
产品型号：YHube
产品展商：其它品牌
产品文档：无相关文档

简单介绍

YHube电能质量测试仪，全新概念：将高精度的能量监测器和***的电能质量监测装置结合起来，从而塑造出一个紧凑的、低成本的组件，完全不需要任何专业软件。

产品描述

美国电力标准实验室PSL

高标准、高品质、低价格、易安装、易使用的在线交流电力监测分析仪、能量/碳监测

全新概念：将高精度的能量监测器和***的电能质量监测装置结合起来，从而塑造出一个紧凑的、低成本的组件，完全不需要任何专业软件。

当每一次有害的电压扰动发生时或者超过设定值的冲击电流出现时，捕捉到它们，并生成带时间标记的波形图片，以及Excel兼容的CSV数据表文件。

能量和峰值计量，包括千瓦-小时、千伏安、真实功率因数、峰值电流、峰值视在功率、峰值有功功率、不平衡度，以及采用一种**申请中的运算法则得出的碳足迹值。

体积小。可**地嵌入敏感设备：显著降低服务费用并提供关键数据以改进能效。

像数码相机一样易于使用：你需要的每样东西都存储在一个标准的插入式SD卡上。卡上存储的标准数据是开放的，可以方便地被其它软件通过在线或离线方式读取和应用。

YHube电能质量测试仪特性

• 概述：

o 三相/单相电压监测：标准世界范围电压配置，高至690V 线对线（400V 线对中），50/60/400Hz 频率名义值。
o 自动电压配置（**在申请中）：侦测单相、相对相、三角型、星型、角接地和很多其它类型。也自动侦测名义电压和名义频率。
o 一路数字输入、两路额外的±60V 模拟输入通道、一付继电器触点输出和两路温度-湿度通道。
o 每周波256 点采样记录。
o 4G字节SD 卡标准（高至8GB 卡）。典型的记录是大约每年 1 GB。
o 全彩色有机LED 显示：25 种以上语言（包括中、英文）、日期/时间设置、*近的事件、计量、等等…
o 德国工业标准导轨或者配电盘安装。
o 电源：从24-48 V 直流/24 V 交流，或者可选的100~240 V 交流供电。内置的锂离子不间断电源。
o 每个PQube 免费的、单独的 NIST 校准证书。可从如下网站下载：www.PowerStandards.com

• 电能质量监测：
o 电压暂降、暂升以及中断，冲击电流超限：波形和均方根值图片
o 过频率和欠频率事件
o 1微秒高频脉冲侦测
o 根据时间或者是人工触发的快照
o 电压谐波总畸变率THD 以及高至50 次的各次电压谐波分量、电流谐波总畸变率TDD 以及高至50 次的各次电流谐波分量、电压不平衡度和电流不平衡度
o 均方根值闪变：Pinst, PST, PLT
o 详细的事件记录，以及日、周、月趋势。累积概率��柱状图，还有更多

• 能量监测：仅接上一个插入式电流模块
o 瓦特Watts、伏安VA、乏VAR’s、真功率因数tPF、瓦-小时Watt-hours、伏安-小时VA-hours
o 碳足迹计量。你可以为不同的电力指定碳值以及你的电力公司提供的每种电力的比率。然后，你的PQube 测量出直接用千克表示的碳足迹！它甚至区分“产生的”和“避免的”二氧化碳(CO2)之
间的不同。
o 峰值：单一周波峰值、1 分钟以及15 分钟平均值
o 电流互感器比率支持高至50,000 安培。电压互感器比率支持高至6,900,000 伏。
o 日、周、月趋势、负荷持续曲线以及更多。

•YHube电能质量测试仪 专业软件：
o 数据表：CSV Excel®兼容文件；事件、趋势和统计。
o 图片：事件和趋势/统计；直接从你的PQube 中以通用的GIF 格式输出双语图表。
o 电能质量数据交换格式(PQDIF)：电能质量数据文件的IEEE 标准。
o 文本(Text)、可扩展标记语言(XML)和超文本链接标示语言(HTML)摘要：和其它程序的**接口。

•YHube电能质量测试仪 容易的数据检索：
o 容易读取所有的PQube 图片、数据表和PQDIF 文件：仅仅从前部狭槽中退出SD卡。无需通讯。没有来自于你的IT 部门的限制。
o 开放的文件格式：
      o 带双语标记的GIF 格式图表
      o CSV 格式的数据表
      o PQDIF 格式的事件、趋势和统计
      o Text（文本）、HTML（网络）以及XML（计算机可读）格式的摘要
      o HTML（网络浏览器）索引使得易于寻找文件

o 加上可选的以太网插入式模块，你额外得到：
      o 电子邮件：趋势、统计和事件，直接从你的PQube 到你的个人计算机。对于防火墙成问题的地方，电子邮件是*好的选择。你的PQube还支持加密的电子邮件密码，对需要MD5 的服务器有更好的兼容性。
      o 网页服务器内置：易于从世界上任何地方查看和下载。
      o FTP 服务器内置：易于从世界上任何地方传输文件。
      o Modbus-TCP：可采用数千种程序读取监测数据。

• 容易安装
o 可安装在一起的模块：以太网模块、电流模块、可选的供电模块，以及更多
o 对任何世界范围内的电压直接连接：100V, 120V, 200V, 208V, 230V, 240V, 277V,400V, 480V, 600V 以及 690V。
o 对任何世界范围内的频率直接连接：50 Hz、60 Hz、400 Hz 加上直流
o 德国工业标准导轨安装或者配电盘安装。可以安装到带标准45 毫米卡口的德国工业标准的断路器开关盒中。
o 带自动充电锂离子的内置不间断电源。电池能被容易地更换而不中断PQube 的监测。

电能质量监测模块选项

YHube电能质量测试仪选项模块
	电源模块PS1： PQube工作电压为24VAC/24-48VDC，电压模块PS1将市用电压100VAC～240VAC，50Hz/60Hz转为PQube工作电压。
	ETH1以太网模块：当捕获电压扰动时，邮件将事件信息、GIF图形和Excel兼容的CSV文件发给用户。可通过邮件升级PQube固化软件，及获取监测数据。支持DHCP/固定IP, SMTP、 POP3和数据SNTP。
	XCT4电流模块：接收二次输入为1A或5A的电流互感器信号,可监测A、B、C、N四相电流值；外配CT输入变比从1:1 to 1000:1；精度: ±0.1% rdg ±0.1% FS ；将电流波形图记录到电能质量事件中，可用于电能计量功能。
	CT4电流模块（一次电流）：测量一次大电流值为20A或者100A，可监测A、B、C、N四相电流；精度: ±0.1% rdg ±0.1% FS ；大电线直径为8.8mm；将电流波形图记录到电能质量事件中，可用于电能计量功能。
	监测环境温度和湿度,每个PQube具有两个独立的温湿度通道，一个测量本地温湿度，另一个接在延长线上测量远一些距离的环境温湿度；温度*度：典型的为±0.5°C，大 ±2°C (-20°C - +80°C)；湿度*度：典型的为 ±4.5%RH (20-80%RH)，大 ±7.5% (0-100%RH)；扫描间隔时间：2秒钟

YHube电能质量测试仪应用

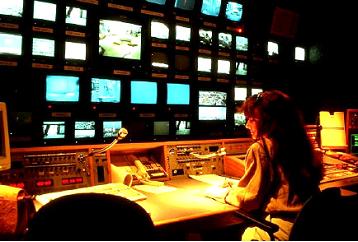

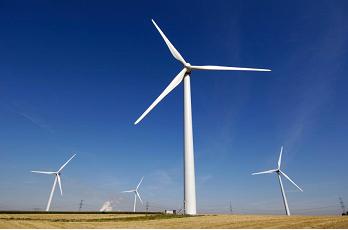

先进医疗设备风力发电电视广播

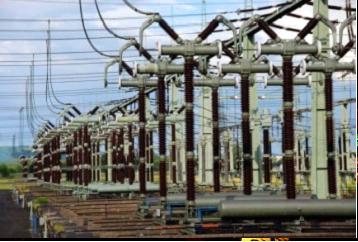

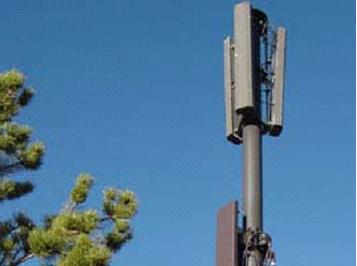

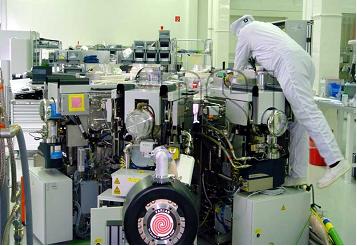

电力公司电信手机网络半导体设备

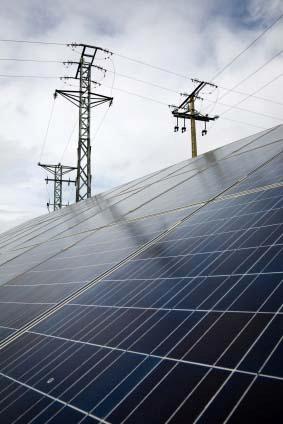

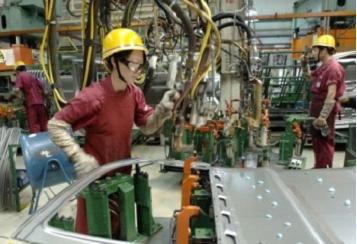

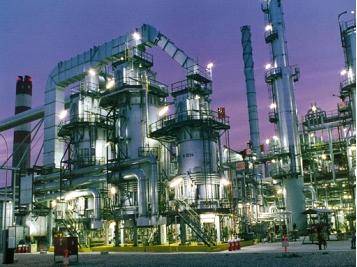

汽车制造石油化工太阳能（光伏发电）
